유니트 쿨러

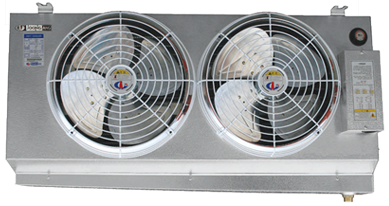

S-TYPE

제품특징

3/8”(Ø9.52) Inner Grooved Tube &
Corrugated Fin 사용

Pipe pitch: 27.5mm X 31.75mm

유지관리가 용이한 구조

중량이 가볍고 부식에 강한 알루미늄 엠보싱판 사용

봉삽입식 몸체 히터, 드레인히터, 팬가이드 히터장착 (단, 팬가이드히터는 L-TYPE에만 적용, M-TYPE은 선택사양)

과열방지용 온도스위치 장착

소형·중형 냉장·냉동창고용, 천장설치형

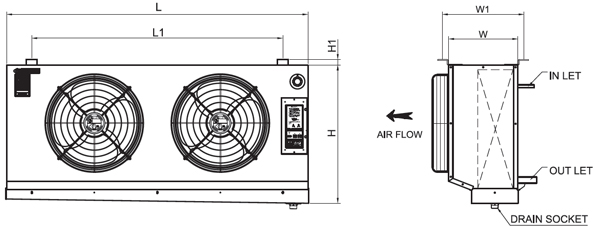

DIMENSION

제품사양(SPECIFICATION)


모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD & 열량 (Temperature difference & kcal/h)		팬 Fan	모터 Motor		풍량 Air volume (CMM)	제상히터 Defrost heater (kW X ea)			배관구경 Pipe caliber (Ø)
모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD 7℃	TD 10℃	(Ø×ea)	1Ø (W×P)	3Ø (W×P)	풍량 Air volume (CMM)	몸체 Body	드레인 Drain	가이드 Guide	입구 In let	출구 Out let	드레인 Drain
S020	M	2	-10	6.0	7.88	1309	2385	350×1	100×4	0.1×4	35	0.76x2	0.7X1	-	12.7	19.05	25A
S020	L	2	-25	8.0	6.12	1017	1852	350×1	100×4	0.1×4	35	0.76x2	0.7X1	100×1	12.7	19.05	25A
S030	M	3	-10	6.0	10.10	1678	3058	400×1	118×6	0.1×6	47	0.9x2	0.8X1	-	12.7	22.22	25A
S030	L	3	-25	8.0	7.84	1303	2375	400×1	118×6	0.1×6	47	0.9x2	0.8X1	100×1	12.7	22.22	25A
S040	M	4	-10	6.0	13.53	2249	4097	400×1	118×6	0.1×6	47	1.2x2	1.0X1	-	12.7	22.22	25A
S040	L	4	-25	8.0	10.51	1746	3182	400×1	118×6	0.1×6	47	1.2x2	1.0X1	100×1	12.7	22.22	25A
S050	M	5	-10	6.0	19.39	3222	5871	400×2	118×6	0.1×6	94	1.6x2	1.3X1	-	12.7	28.58	25A
S050	L	5	-25	8.0	15.06	2502	4559	400×2	118×6	0.1×6	94	1.6x2	1.3X1	100×2	12.7	28.58	25A
S075	M	7.5	-10	6.0	26.13	4342	7912	450×2	200×6	0.2×6	118	1.8x3	1.5X1	-	15.88	34.92	25A
S075	L	7.5	-25	8.0	20.29	3372	6144	450×2	200×6	0.2×6	118	1.8x3	1.5X1	100×2	15.88	34.92	25A
S100	M	10	-10	6.0	39.20	6513	11867	450×2	200×6	0.2×6	118	1.8x3	1.5X1	-	15.88	34.92	25A
S100	L	10	-25	8.0	30.44	5058	9216	450×2	200×6	0.2×6	118	1.8x3	1.5X1	100×2	15.88	34.92	25A
S120	M	12	-10	6.0	42.61	7079	12899	450×2	200×6	0.2×6	118	2.0x3	1.6X1	-	15.88	34.92	25A
S120	L	12	-25	8.0	33.09	5498	10018	450×2	200×6	0.2×6	118	2.0x3	1.6X1	100×2	15.88	34.92	25A
S150	M	15	-10	6.0	59.08	9817	17887	500×2	200×6	0.2×6	144	2.0x4	1.6X1	-	19.05	41.28	25A
S150	L	15	-25	8.0	45.88	7624	13891	500×2	200×6	0.2×6	144	2.0x4	1.6X1	100×2	19.05	41.28	25A
S200	M	20	-10	6.0	90.89	15103	27519	600×2	750×6	0.75×6	236	2.3x6	2.1X1	-	22.22	41.28	25A
S200	L	20	-25	8.0	70.59	11729	21371	600×2	750×6	0.75×6	236	2.3x6	2.1X1	100×2	22.22	41.28	25A
S250	M	25	-10	6.0	108.31	17997	32793	600×2	750×6	0.75×6	236	2.5x7	2.3X1	-	22.22	53.98	25A
S250	L	25	-25	8.0	84.12	13977	25468	600×2	750×6	0.75×6	236	2.5x7	2.3X1	100×2	22.22	53.98	25A

제품치수(DIMENSIONS)


외형 External	S020		S030		S040		S050		S075		S100		S120		S150		S200		S250
외형 External	M	L	M	L	M	L	M	L	M	L	M	L	M	L	M	L	M	L	M	L
L	657		767		937		1227		1417		1417		1517		1567		1845		1997
W	325		325		325		325		325		380		380		380		520		520
H	582		582		582		586		648		648		650		835		1027		1091
H1	27		27		27		27		27		27		35		35		35		35
L1	415		525		695		985		1175		1175		1275		1325		1525		1675
W1	361		361		361		361		361		416		450		450		600		600

상기 전원은 1Ø 220V 60Hz or 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

M-TYPE의 제상히터 및 온도 스위치 탈착은 선택사양입니다.

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

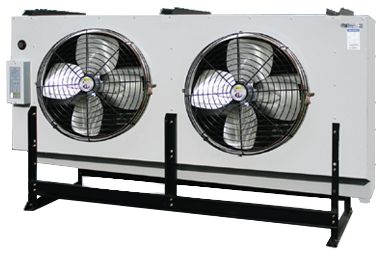

K-TYPE

(프로펠러 팬+전기제상)

제품특징

1/2”(Ø12.7) Copper Tube & Corrugated Fin 사용

Pipe pitch: 33mm×38.1mm

유지관리가 용이한 구조, 전기 아연도금 강판(EGI) 사용 및 아크릴 우레탄 도색

봉삽입식 몸체 히터, 드레인 히터, 팬가이드 히터 및 과열방지용 온도스위치 장착

중형·대형 냉장·냉동창고용, 천장설치 및 바닥고정형 (범용)

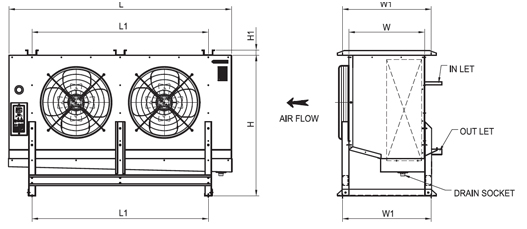

DIMENSION

제품사양(SPECIFICATION)


모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD & 열량 (Temperature difference & kcal/h)			팬 Fan	모터 Motor	풍량 Air volume (CMM)	제상히터 Defrost heater (kW X ea)			배관구경 Pipe caliber (Ø)
모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD 5℃	TD 7℃	TD 10℃	(Ø×ea)	3Ø (kW×P)	풍량 Air volume (CMM)	몸체 Body	드레인 Drain	가이드 Guide	입구 In let	출구 Out let	드레인 Drain
K100PE	M	10	-10	6.5	43.34	4417	6969	12393	500x2	0.4×6	144	1.9x3	1.4x2	0.6x2	15.88	34.92	40A
K100PE	L	10	-25	8.5	56.47	5756	9081	16147	500x2	0.4×6	144	1.9x6	1.4x2	0.6x2	15.88	34.92	40A
K150PE	M	15	-10	6.5	71.51	7288	11499	20448	500x2	0.4×6	144	1.9x6	1.4x2	0.6x2	15.88	34.92	50A
K150PE	L	15	-25	8.5	75.30	7674	12108	21530	500x2	0.4×6	144	1.9x6	1.4x2	0.6x2	22.22	41.28	50A
K200PE	M	20	-10	6.5	79.46	8098	12777	22720	500x2	0.4×6	144	2.1x6	1.3x2	0.65x2	22.22	41.28	50A
K200PE	L	20	-25	8.5	89.24	9095	14350	25517	550x2	0.4×6	200	2.2x6	1.7x2	0.65x2	22.22	41.28	50A
K250PE	M	25	-10	6.5	96.31	9816	15487	27539	550x2	0.4×6	200	2.1x6	1.7x2	0.65x2	22.22	53.98	50A
K250PE	L	25	-25	8.5	109.52	11162	17611	31316	600x2	0.75×6	236	2.5×8	1.9×2	0.65x2	22.22	53.98	50A
K300PE	M	30	-10	6.5	105.94	10798	17036	30293	550x2	0.4×6	200	2.1x6	1.7x2	0.65x2	22.22	53.98	65A
K300PE	L	30	-25	8.5	121.69	12403	19568	34796	600x2	0.75×6	236	2.8×8	2.2×2	0.75×2	22.22	53.98	65A
K350PE	M	35	-10	6.5	134.19	13677	21579	38372	600x2	0.75×6	236	2.7x8	2.2x2	0.75x2	22.22	53.98	65A
K350PE	L	35	-25	8.5	139.94	14263	22503	40015	550x3	0.4×6	300	3.2×8	2.5×2	0.75x2	22.22	53.98	65A
K400PE	M	40	-10	6.5	146.39	14921	23540	41860	600x2	0.75×6	236	2.7x8	2.1x2	0.75x2	22.22	53.98	65A
K400PE	L	40	-25	8.5	158.20	16123	25438	45235	550x3	0.4×6	300	3.4×8	2.6×2	0.75x2	28.58	53.98	65A
K450PE	M	45	-10	6.5	169.51	17276	27257	48469	600x2	0.75×6	236	3.1x8	2.4x2	0.75x2	28.58	53.98	65A
K450PE	L	45	-25	8.5	171.38	17467	27558	49004	600x3	0.75×6	354	3.6x8	2.6x2	0.75x3	28.58	53.98	65A

제품치수(DIMENSIONS)


외형 External	K100PE		K150PE		K200PE		K250PE		K300PE		K350PE		K400PE		K450PE
외형 External	M	L	M	L	M	L	M	L	M	L	M	L	M	L	M	L
L	1680	1680	1680	1680	1680	2060	2060	2250	2060	2530	2480	2830	2680	2830	2830	3180
W	455	520	520	585	520	585	585	585	585	585	585	585	585	585	585	585
H	1080	1080	1080	1080	1080	1155	1080	1231	1155	1231	1155	1231	1155	1308	1231	1308
H1	40
L1	1330	1330	1330	1330	1330	1710	1710	1900	1710	2180	2130	2480	2330	3480	2480	2830
W1	505	570	570	635	570	635	635	635	635	635	635	635	635	635	635	635

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

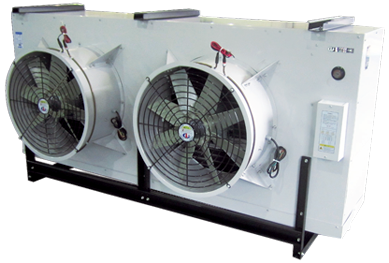

K-TYPE

(엑셀 팬＋전기제상)

제품특징

1/2”(Ø12.7) Copper Tube & Corrugated Fin 사용

Pipe pitch: 33mm×38.1mm

유지관리가 용이한 구조, 전기 아연도금 강판(EGI) 사용 및 아크릴 우레탄 도색, 아메스펜 사용

봉삽입식 몸체 히터, 드레인 히터, 팬가이드 히터 장착 및 과열방지용 온도스위치 장착

중형·대형 냉장·냉동·동결창고용, 천장설치 및 바닥고정형 (범용)

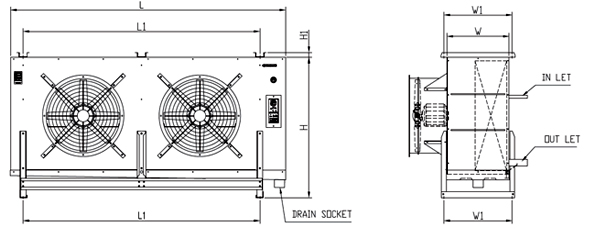

DIMENSION

제품사양(SPECIFICATION)


모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD & 열량 (Temperature difference & kcal/h)			팬 Fan	모터 Motor	풍량 Air volume (CMM)	제상히터 Defrost heater (kW X ea)			배관구경 Pipe caliber (Ø)
모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD 5℃	TD 7℃	TD 10℃	(Ø×ea)	3Ø (kW×P)	풍량 Air volume (CMM)	몸체 Body	드레인 Drain	가이드 Guide	입구 In let	출구 Out let	드레인 Drain
K-100AE	M	10	-10	6.5	43.34	4417	6969	12393	500x2	0.75×4	300	1.9x3	1.4x2	0.6x2	15.88	34.92	40A
	L		-25	8.5	56.47	5756	9081	16147				1.9x6			15.88	34.92	40A
	F		-40	10	71.62	7299	11516	20478				1.9x6			22.22	41.28	50A
K-150AE	M	15	-10	6.5	71.51	7288	11499	20448	500x2	0.75×4	300	1.9x6	1.4x2	0.6x2	15.88	34.92	50A
	L		-25	8.5	75.30	7674	12108	21530				1.9x6			22.22	41.28
	F		-40	10	89.52	9124	14395	25598				1.9x9			22.22	41.28
K-200AE	M	20	-10	6.5	79.46	8098	12777	22720	550x2	0.75×4	300	2.1x6	1.3x2	0.65x2	22.22	41.28	50A
	L		-25	8.5	89.24	9095	14350	25517				2.2x6	1.7x2
	F		-40	10	106.10	10814	17061	30338				2.2x9	1.7x2
K-250AE	M	25	-10	6.5	96.31	9816	15487	27539	550x2	0.75×4	300	2.1x6	1.7x2	0.65x2	22.22	53.98	50A
	L		-25	8.5	109.52	11162	17611	31316				2.5x8	1.9x2
	F		-40	10	129.31	13179	20793	36974				2.5x12	1.9x2
K-300AE	M	30	-10	6.5	105.94	10798	17036	30293	550x2	0.75×4	300	2.1x6	1.7x2	0.65x2	22.22	53.98	65A
	L		-25	8.5	121.69	12403	19568	34796	600x2	1.5x4	400	2.8x8	2.2x2	0.75x2
	F		-40	10	143.68	14643	23103	41083	600x2	1.5x4	400	2.8x12	2.2x2	0.75x2
K-350AE	M	35	-10	6.5	134.19	13677	21579	38372	600x2	1.5×4	400	2.7x8	2.2x2	0.75x2	22.22	53.98	65A
	L		-25	8.5	139.94	14263	22503	40015				3.2x8	2.5x2
	F		-40	10	165.23	16840	26569	47245				3.2x12	2.5x2
K-400AE	M	40	-10	6.5	146.39	14921	23540	41860	600x2	1.5×4	400	2.7x8	2.1x2	0.75x2	22.22	53.98	65A
	L		-25	8.5	158.20	16123	25438	45235				3.4x8	2.6x2		28.58
	F		-40	10	185.67	18924	29856	53092				3.4x12	2.6x2		28.58
K-450AE	M	45	-10	6.5	169.51	17276	27257	48469	600x2	1.5x4	400	3.1x8	2.4x2	0.75x2	28.58	53.98	65A
	L		-25	8.5	171.38	17467	27558	49004	600x3		600	3.6x8	2.6x2	0.75x3
	F		-40	10	201.15	20501	32344	57516	600x3		600	3.6x12	2.8x2	0.75x3

제품치수(DIMENSIONS)


외형 External	K100AE			K150AE			K200AE			K250AE			K300AE			K350AE			K400AE			K450AE
외형 External	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F
L	1600	1600	1600	1600	1600	1600	1750	1850	1850	1750	2050	2050	1800	2300	2300	2200	2600	2600	2200	2700	2700	2500	2900	2900
W	390	455	520	455	520	585	455	520	585	520	520	585	520	520	585	520	520	585	520	520	585	520	520	585
H	1021	1097	1173	1097	1097	1173	1097	1097	1173	1021	1173	1249	1097	1173	1249	1097	1173	1249	1173	1249	1325	1173	1249	1325
H1	40
L1	1330	1330	1330	1330	1330	1330	1480	1580	1580	1480	1780	1780	1480	1980	1980	1880	2280	2280	1880	2380	2380	2180	2580	2580
W1	440	505	570	505	570	635	505	570	635	570	570	635	570	570	635	570	570	635	570	570	635	570	570	635

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.

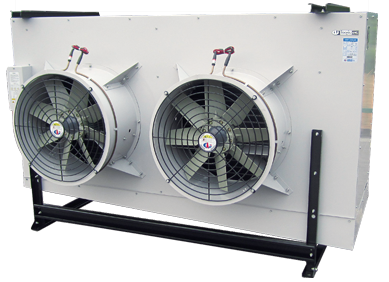

K-TYPE

(엑셀 팬＋살수제상)

제품특징

1/2”(Ø12.7) Copper Tube & Corrugated Fin 사용

Pipe pitch: 33mm×38.1mm

유지관리가 용이한 구조, 전기 아연도금 강판(EGI) 사용 및 아크릴 우레탄 도색, 아메스펜 사용

살수 스프레이 제상, 드레인 히터, 팬가이드 히터장착 및 과열방지용 온도스위치 장착

중형·대형 냉장·냉동·동결창고용, 천장설치 및 바닥고정형(범용)

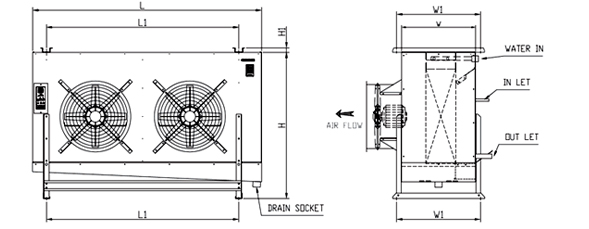

DIMENSION

제품사양(SPECIFICATION)


모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD & 열량 (Temperature difference & kcal/h)			팬 Fan	모터 Motor	풍량 Air volume (CMM)	제상수 Defrost water (L)			제상히터 Defrost heater (kW X ea)		배관구경 Pipe caliber (Ø)
모델명 model		호칭 마력 (HP)	고내 온도 Room temp (℃)	핀피치 Fin Pitch (mm)	전열면적 Heattransfer area(m²)	TD 5℃	TD 7℃	TD 10℃	(Ø×ea)	3Ø (kW×P)	풍량 Air volume (CMM)	수량 Water	입구 In let	출구 Out let	드레인 Drain	가이드 Guide	입구 In let	출구 Out let
K-100AW	M	10	-10	6.5	43.34	4417	6969	12393	500x2	0.75×4	300	33.6	32A	50A	1.4x2	0.6x2	15.88	34.92
	L		-25	8.5	56.47	5756	9081	16147				57					15.88	34.92
	F		-40	10	71.62	7299	11516	20478				76.9					22.22	41.28
K-150AW	M	15	-10	6.5	71.51	7288	11499	20448	500x2	0.75×4	300	60.5	32A	50A	1.4x2	0.6x2	15.88	34.92
	L		-25	8.5	75.30	7674	12108	21530				76.5	32A	50A			22.22	41.28
	F		-40	10	89.52	9124	14395	25598				113.5	40A	65A			22.22	41.28
K-200AW	M	20	-10	6.5	79.46	8098	12777	22720	500x2	0.75×4	300	67.3	32A	50A	1.3x2	0.65x2	22.22	41.28
	L		-25	8.5	89.24	9095	14350	25517				97.5	32A	50A	1.7x2
	F		-40	10	106.10	10814	17061	30338				131.5	40A	65A	1.7x2
K-250AW	M	25	-10	6.5	96.31	9816	15487	27539	550x2	0.75×4	300	77.9	40A	65A	1.7x2	0.65x2	22.22	53.98
	L		-25	8.5	109.52	11162	17611	31316				118.4	40A	65A	1.9x2
	F		-40	10	129.31	13179	20793	36974				159.7	50A	80A	1.9x2
K-300AW	M	30	-10	6.5	105.94	10798	17036	30293	550x2	0.75×4	300	85.7	40A	65A	1.7x2	0.65x2	22.22	53.98
	L		-25	8.5	121.69	12403	19568	34796	600x2	1.5×4	400	136.2	40A	65A	2.2x2	0.75x2
	F		-40	10	143.68	14643	23103	41083	600x2	1.5×4	400	183.6	50A	80A	2.2x2	0.75x2
K-350AW	M	35	-10	6.5	134.19	13677	21579	38372	600x2	1.5×4	400	109.7	40A	65A	2.2x2	0.75x2	22.22	53.98
	L		-25	8.5	139.94	14263	22503	40015				150	40A	65A	2.5x2
	F		-40	10	165.23	16840	26569	47245				209.2	50A	80A	2.5x2
K-400AW	M	40	-10	6.5	146.39	14921	23540	41860	600x2	1.5×4	400	117.4	40A	65A	2.1x2	0.75x2	22.22	53.98
	L		-25	8.5	158.20	16123	25438	45235				168.1	50A	80A	2.6x2		28.58
	F		-40	10	185.67	18924	29856	53092				226.1	50A	80A	2.6x2		28.58
K-450AW	M	45	-10	6.5	169.51	17276	27257	48469	600x2	1.5×4	400	135.4	40A	65A	2.4x2	0.75x2	28.58	53.98
	L		-25	8.5	171.38	17467	27558	49004	600x3		600	178.4	50A	80A	2.6x2	0.75x3
	F		-40	10	201.15	20501	32344	57516	600x3		600	259	50A	80A	2.8x2	0.75x3

제품치수(DIMENSIONS)


외형 External	K100AW			K150AW			K200AW			K250AW			K300AW			K350AW			K400AW			K450AW
외형 External	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F	M	L	F
L	1650	1650	1650	1650	1650	1650	1800	1900	1900	1800	2100	2100	1800	2300	2300	2200	2600	2600	2200	2700	2700	2500	2900	2900
W	520	585	650	585	650	715	585	650	715	650	650	715	650	650	715	650	650	715	650	650	715	650	650	715
H	1226	1302	1378	1302	1302	1378	1302	1302	1378	1226	1378	1455	1302	1378	1455	1302	1378	1455	1378	1455	1532	1378	1455	1532
H1	40
L1	1330	1330	1330	1330	1330	1330	1480	1580	1580	1480	1780	1780	1480	1980	1980	1880	2280	2280	1880	2380	2380	2180	2580	2580
W1	570	635	700	635	700	765	635	700	765	700	700	765	700	700	765	700	700	765	700	700	765	700	700	765

상기 전원은 3Ø 220V/380V 60Hz 겸용입니다. (상기 모터 이외의 사양은 선택사양)

상기 제품 이외의 특수사양에 의한 제품은 주문사양입니다.

규격 및 사양은 품질 개발로 인하여 사전에 예고없이 변경될 수 있습니다.
