コンデンシングユニット
PRODUCTS
CONDENSING UNIT

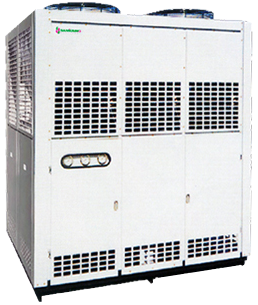

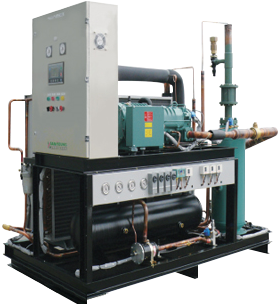

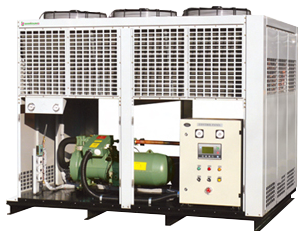

低温用一体型コンデンシングユニット
半密閉往復道BITZER圧縮機適用
| 機種名 Model |
PA0030L |
PA0050L |
PA0075L |
PA0100L |
PA0150L |
PA0200L |
PA0250L |
PA0300L |
PA0400L |
| 呼称出力(HP) |
3HP
(2.2㎾) |
5HP
(3.7㎾) |
7.5HP
(5.5㎾) |
10HP
(7.5㎾) |
15HP
(11㎾) |
20HP
(15㎾) |
25HP
(18.5㎾) |
30HP
(22㎾) |
40HP
(30㎾) |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
-10℃ |
8,627 |
13,180 |
21,090 |
23,972 |
37,402 |
44,383 |
57,060 |
65,840 |
79,507 |
| -20℃ |
5,382 |
8,327 |
13,055 |
14,606 |
23,460 |
28,273 |
36,078 |
41,728 |
50,626 |
| -30℃ |
3.035 |
4,806 |
7,684 |
8,912 |
13,094 |
15,229 |
19,634 |
22,844 |
27,724 |
| -35℃ |
2,138 |
3,455 |
5,446 |
6,310 |
9,130 |
10,647 |
13,692 |
15,969 |
19,584 |
| 圧縮機 |
形名(Type) |
4FES-3 |
4FES-5 |
4FES-9 |
4FES-12 |
4FES-18 |
4FES-23 |
4FES-28 |
4FES-34 |
4FES-44 |
| 機動電流(Start Electric Current) |
97.3 / 56.2 |
136.8 / 79.0 |
171.0 / 103.0 |
208.0 / 126.0 |
333.0 / 201.0 |
333.0 / 201.0 |
491.0 / 296.0 |
491.0 / 296.0 |
851.0 / 513.0 |
| 運転電流(Operating Electric Current) |
20.0 / 12.1 |
30.5 / 18.4 |
41.9 / 25.3 |
47.8 / 28.8 |
77.3 / 46.6 |
92.4 / 55.7 |
112.0 / 67.6 |
137.9 / 83.2 |
175.2 / 105.7 |
| 土出量(CMH) |
21.78 |
32.39 |
49.88 |
58.53 |
88.83 |
101.98 |
133.4 |
153 |
183 |
| 冷凍機油(Oil) |
種類(Form) |
SUNSO 3GS |
| 棒入量(Volume) |
2 |
2 |
2.6 |
2.6 |
4 |
4.5 |
4.8 |
4.75 |
4.75 |
| 冷却方式(Cooling Type) |
冷媒冷却(Refrigerant Cooling) |
クランクケースヒーター
(Crankcase Heater) |
120 |
140 |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 400 |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
Ø 600 |
| 出力(W) |
0.1㎾ x 6PX
2EA |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
0.4㎾ x 6PX
4EA |
| 風量(Air Volume) |
98 |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
592 |
| 受信機 |
容量(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
65ℓ |
可用前
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
Ø8.5 (72℃) |
凝縮圧力制御
(Control Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead),
安全バルブ(Safety Valve)-option,
|
| 内臓部品(Content) |
フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank),
フィルタードライヤー(Filter Drier), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve),
圧力ゲージ(Pressure Gauge), 液分離機(Accumulator), CiC Countrol System(option)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
| 液出口(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
3/4"
(19.05㎜) |
3/4"
(19.05㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |

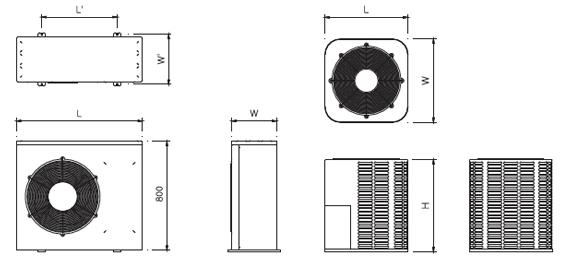

| 外形寸法 |
L(長さ) |
1,180 |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
2,885 |
| W(幅) |
600 |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
1,018 |
| H(高さ) |
1,440 |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
1,901 |
2,106 |
| アンカー寸法(L' x W') |
1016x625 |
1050x708 |
1233x747 |
1233x747 |
1324x855 |
1530x930 |
2002x930 |
2002x930 |
2562x1045 |
| 重さ Weight (kg) |
250 |
280 |
390 |
410 |
530 |
600 |
780 |
820 |
1100 |
中温用一体型コンデンシングユニット
半密閉往復道BITZER圧縮機適用
| 機種名 Model |
PA0030M |
PA0050M |
PA0075M |
PA0100M |
PA0150M |
PA0200M |
PA0250M |
PA0300M |
PA0400M |
PA0500M |
| 呼称出力(HP) |
3HP
(2.2㎾) |
5HP
(3.7㎾) |
7.5HP
(5.5㎾) |
10HP
(7.5㎾) |
15HP
(11㎾) |
20HP
(15㎾) |
25HP
(18.5㎾) |
30HP
(22㎾) |
40HP
(30㎾) |
50HP
(37㎾) |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
+5℃ |
11,867 |
15,700 |
23,727 |
31,971 |
44,312 |
42,064 |
69,115 |
79,993 |
119,014 |
143,109 |
| -10℃ |
6,608 |
8,627 |
13,180 |
17,385 |
23,927 |
28,416 |
38,074 |
44,298 |
65,562 |
79,136 |
| -20℃ |
4,176 |
5,382 |
8,327 |
10,661 |
14,606 |
17,504 |
23,714 |
27,767 |
40,834 |
49,518 |
| -25℃ |
3,215 |
4,109 |
6,419 |
8,012 |
10,921 |
13,202 |
18,038 |
21,227 |
31,060 |
37,802 |
| 圧縮機 |
形名(Type) |
2DES-3 |
4FES-5 |
4DES-7 |
4VES-10 |
4PES-15 |
4NES2-20 |
4HE-25 |
4GE-30 |
6GE-40 |
6FE-50 |
| 機動電流(Start Electric Current) |
81.4 / 47.0 |
136.8 / 79.0 |
181.2 / 104.6 |
208.0 / 126.0 |
278.0 / 168.0 |
333.0 / 201.0 |
444.0 / 268.0 |
491.0 / 296.0 |
762.0 / 460.0 |
851.0 / 513.0 |
| 運転電流(Operating Electric Current) |
18.1 / 10.9 |
22.7 / 13.7 |
34.7 / 21.0 |
41.9 / 25.3 |
59.4 / 35.8 |
69.9 / 42.2 |
92.6 / 55.9 |
107.8 / 65.0 |
155.6 / 93.8 |
202.5 / 122.2 |
| 土出量(CMH) |
16.2 |
21.78 |
32.39 |
41.92 |
58.53 |
67.89 |
88.83 |
101.98 |
153 |
183.07 |
| 冷凍機油(Oil) |
種類(Form) |
SUNSO 3GS |
| 棒入量(Volume) |
1.5 |
2 |
2 |
2.6 |
2.6 |
2.6 |
4.5 |
4.5 |
4.75 |
4.75 |
| 冷却方式(Cooling Type) |
冷媒冷却(Refrigerant Cooling) |
クランクケースヒーター
(Crankcase Heater) |
120 |
140 |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 400 |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
| 出力(W) |
0.1㎾ x 6PX
2EA |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
0.4㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
| 風量(Air Volume) |
98 |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
592 |
724 |
| 受信機 |
容量(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
65ℓ |
94ℓ |
可用前
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
Ø8.5 (72℃) |
凝縮圧力制御
(Condenser Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead),
安全バルブ(Safety Valve)-option
|
| 内臓部品(Content) |
フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank),
フィルタードライヤー(Filter Drier), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve),
圧力ゲージ(Pressure Gauge), 液分離機(Accumulator)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
| 液出口(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
3/4"
(19.05㎜) |
3/4"
(19.05㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
| 外形寸法 |
L(長さ) |
1,180 |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
2,885 |
3,180 |
| W(幅) |
600 |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
1,018 |
1,018 |
| H(高さ) |
1,440 |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
2,106 |
2,161 |
| アンカー寸法(L' x W') |
1016 x 625 |
1050 x 708 |
1233 x 747 |
1233 x 747 |
1324 x 855 |
1530 x 930 |
2002 x 930 |
2002 x 930 |
2562 x 1045 |
2858 x 1045 |
| 重さ Weight (kg) |
250 |
280 |
390 |
410 |
530 |
600 |
780 |
820 |
1100 |
1400 |
急速凍結用一体型コンデンシングユニット
2段半密閉往復道BITZER圧縮機適用
| 機種名 Model |
PA0050F |
PA0075F |
PA0100F |
PA0150F |
PA0200F |
PA0250F |
PA0300F |
| 呼称出力(HP) |
5HP (3.7㎾) |
7.5HP (5.5㎾) |
10HP (7.5㎾) |
15HP (11㎾) |
20HP (15㎾) |
25HP (18.5㎾) |
30HP (22㎾) |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
-20℃ |
9,505 |
13,610 |
20,562 |
30,128 |
34,920 |
40,091 |
47,967 |
| -25℃ |
7,879 |
11,320 |
17,103 |
25,229 |
29,242 |
33,573 |
40,168 |
| -30℃ |
6,443 |
9,823 |
14,025 |
20,864 |
24,182 |
27,763 |
33,218 |
| -40℃ |
4,092 |
5,887 |
8,893 |
13,454 |
15,594 |
17,903 |
21,421 |
| 圧縮機 |
形名(Type) |
S4T-5.2 |
S4N-8.2 |
S4G-12.2 |
S6J-16.2 |
S6H-20.2 |
S6G-25.2 |
S6F-30.2 |
| 機動電流(Start Electric Current) |
156.0 / 87.0 |
185.5 / 103.0 |
285.0 / 159.0 |
302.0 / 168.0 |
361.5 / 201.0 |
442.0 / 245.5 |
503.5 / 280.0 |
| 運転電流(Operating Electric Current) |
32.0 / 18.0 |
39.0 / 22.0 |
55.0 / 30.5 |
65.5 / 39.0 |
74.0 / 44.0 |
91.0 / 54.5 |
108.0 / 64.5 |
| 土出量(CMH) |
17.11 |
24.30 |
36.67 |
44.51 |
51.64 |
59.21 |
70.71 |
| 冷凍機油(Oil) |
種類(Form) |
- |
| 棒入量(Volume) |
3 |
3 |
4.5 |
4.75 |
4.75 |
4.75 |
4.75 |
| 冷却方式(Cooling Type) |
- |
クランクケースヒーター
(Crankcase Heater) |
100 |
140 |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 400 |
Ø 500 |
Ø 500 |
Ø 600 |
Ø 630 |
Ø 600 |
Ø 630 |
| 出力(W) |
0.1㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.2㎾ x 6PX
2EA |
0.4㎾ x 6PX
2EA |
0.75㎾ x 6PX
2EA |
0.4㎾ x 6PX
3EA |
0.75㎾ x 6PX
3EA |
| 風量(Air Volume) |
98 |
168 |
168 |
296 |
362 |
444 |
543 |
| 受信機 |
容量(ℓ) (Volume) |
6.5ℓ |
8.7ℓ |
14.8ℓ |
26ℓ |
39ℓ |
49ℓ |
49ℓ |
可用前
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
凝縮圧力制御
(Condenser Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead)
|
| 内臓部品(Content) |
フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator), 受信機(Receiver Tank), フィルタードライヤー(Filter Drier),
中間冷却器(Sub Cooler), 液面計(Sight Glass), 電子弁(Solenoid Valve), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge),
液分離機(Accumulator), CiC Countrol System(option)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
1-5/8"
(41.28㎜) |
| 液出口(Liquid Outlet) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
5/8"
(15.88㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
| 外形寸法 |
L(長さ) |
1,320 |
1,550 |
1,550 |
1,641 |
1,840 |
2,325 |
2,325 |
| W(幅) |
680 |
720 |
720 |
830 |
903 |
903 |
903 |
| H(高さ) |
1,450 |
1,409 |
1,460 |
1,751 |
1,801 |
1,901 |
1,901 |
| アンカー寸法(L' x W') |
1050 x 708 |
1233 x 747 |
1233 x 747 |
1324 x 855 |
1530 x 930 |
2002 x 930 |
2002 x 930 |
| 重さ Weight (kg) |
280 |
390 |
410 |
530 |
600 |
780 |
820 |

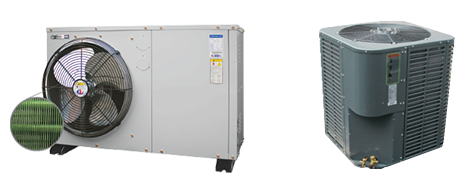

協力用や冷蔵倉庫用一体型コンデンシングユニット
密閉帰り連接棒圧縮機適用
| 機種名 Model |
SY-CY0030H |
SY-CY0050H |
SY-CY0075H |
SY-CY0100H |
| 呼称出力(HP) |
3HP (2.2㎾) |
5HP (3.75㎾) |
7.5HP (5.5㎾) |
10HP (7.5㎾) |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 |
冷凍能力(Kcal/h)
*CT : 50℃ |
ET℃ |
+5℃ |
7,522 |
14,774 |
19,396 |
21,980 |
| 0℃ |
6,168 |
11,874 |
15,715 |
17,543 |
| -5℃ |
4,560 |
9,380 |
12,535 |
13,755 |
| -10℃ |
3,884 |
7,248 |
9,808 |
10,547 |
| 圧縮機 |
形名(Type) |
MT36 |
MT64 |
MT81 |
MT100 |
| 機動電流(Start Electric Current) |
75 / 33 |
128 / 63 |
155 / 69 |
157 / 79 |
| 運転電流(Operating Electric Current) |
12 / 6 |
19.5 / 10 |
33.6 / 16.4 |
28.5 / 14 |
| 土出量(CMH) |
12.7 |
22.6 |
28.5 |
35.9 |
| 冷凍機油(Oil) |
種類(Form) |
SUNSO 4GS / MOBILE E155 |
| 棒入量(Volume) |
1.8L |
3.9L |
3.9L |
8L |
| 冷却方式(Cooling Type) |
冷媒冷却(Refrigerant Cooling) |
クランクケースヒーター
(Crankcase Heater) |
35W |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 450 |
Ø 550 |
Ø 630 |
Ø 700 |
| 出力(W) |
0.1㎾ x 6PX
2EA |
| 風量(Air Volume) |
72 CMM |
109 CMM |
181 CMM |
236 CMM |
| 受信機 |
容量(ℓ) (Volume) |
3.4ℓ |
6.5ℓ |
8.7ℓ |
14.8ℓ |
可用前
(Pusible Plug) |
Ø4.5 (72℃) |
Ø5.2 (72℃) |
凝縮圧力制御
(Condenser Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch) / 圧縮機の過熱防止機(Compressor anti Overhead)
|
| 内臓部品(Content) |
フィルタードライヤー(Filter Drier), 受信機(Receiver Tank), 液面計(Sight Glass), 液分離機(Accumulator),
中間バルブ(Bracket Valve), 低圧フィルター(Suction Strainer), 圧力ゲージ(高圧、低圧(High, Low Gauge)),
フレクシブル(コ・私(Flexible Tube)), 消音器(Muffler), 柳分離機(Oil seperator),
電子弁(Solenoid Valve)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
5/8"
(15.88㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
| 液出口(Liquid Outlet) |
3/8"
(9.52㎜) |
1/2"
(12.7㎜) |
5/8"
(15.88㎜) |
5/8"
(15.88㎜) |
| 外形寸法 |
L(長さ) |
1,050 |
1,205 |
1,320 |
1,500 |
| W(幅) |
665 |
765 |
865 |
1,000 |
| H(高さ) |
779 |
880 |
1,033 |
1,083 |
| アンカー寸法(L' x W') |
949 x 563 |
1104 x 663 |
1218 x 763 |
1399 x 898 |
| 重さ Weight (kg) |
- |
- |
- |
- |

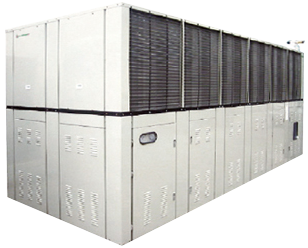

協力用及び冷蔵用空冷式一体型コンデンシングユニット
半密閉スクリューBITZER圧縮機適用
| 機種名 Model |
SPA0500M |
SPA0600M |
SPA0700M |
SPA0800M |
SPA0900M |
| 呼称出力(HP) |
50HP / 37㎾ |
60HP / 44㎾ |
70HP / 52㎾ |
80HP / 60㎾ |
90HP / 66㎾ |
| 法廷ネンドントン(RT) |
19.41 |
24.12 |
28 |
32.23 |
36.58 |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ (Part Winding) |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
+5℃ |
116,358 |
147,404 |
169,162 |
197,800 |
228,760 |
| 0℃ |
96,062 |
122,636 |
138,288 |
163,142 |
190,920 |
| -5℃ |
77,830 |
100,276 |
110,854 |
132,354 |
156,004 |
| -10℃ |
61,490 |
80,066 |
86,602 |
104,576 |
124,700 |
| 圧縮機 |
形名(Type) |
CSH6553-50-35P |
CSH6563-60-35P |
CSH7553-70-35P |
CSH7563-80-35P |
CSH7573-90-35P |
機動電流
(Start Electric Current) |
256 / 498 |
326 / 615 |
366 / 612 |
442 / 738 |
534 / 866 |
運転電流
(Operating Electric Current) |
105 |
131 |
155 |
175 |
197 |
| 土出量(CMH) |
165 |
205 |
238 |
274 |
311 |
| 冷凍機油(Oil) |
種類(Form) |
B-320SH |
| 容量제어(%) |
100 / 75 / 50 / 25 (4-STEP) OR 100++25 (STEPLESS) |
| 凝縮器 |
熱交換器の形式
(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
| 出力(W) |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
8EA |
0.75㎾ x 6PX
8EA |
| 風量(Air Volume) |
724 |
1,086 |
1,086 |
1,448 |
1,448 |
凝縮圧力制御
(Condenser Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch), 逆相防止リレー(Reverst Phase Relay),
圧縮機過熱防止サマーズネット(Motor internal Thermostat),
安全バルブ(Pressure Safety Valve)-option, エコノマイザー(Economizer)-option
|
| 内臓部品(Content) |
受信機(Receiver Tank), 液分離機(Accumulator), コアドライヤー(Core Drier),
液面計(Sight Glass), インジェクション(Injection Line), 中間バルブ(Bracket Valve),
圧力ゲージ(Pressure Gauge)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
| 液出口(Liquid Outlet) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
| 外形寸法(L x W x H) |
1910 x 1950 x 2121 |
2680 x 1950 x 1978 |
2680 x 1950 x 2121 |
3400 x 1950 x 2100 |
3440 x 1960 x 2300 |
| アンカー寸法(L' x W') |
1854 x 1854 |
2854 x 1854 |
2854 x 1854 |
3300 x 1854 |
3300 x 1864 |
低温用及び冷凍用空冷式一体型コンデンシングユニット
半密閉スクリューBITZER圧縮機適用
| 機種名 Model |
SPA0200L |
SPA0250L |
SPA0300L |
SPA0400L |
SPA0500L |
SPA0600L |
SPA0700L |
SPA0750L |
| 呼称出力(HP/㎾) |
20 (15) |
25 (18.5) |
30 (22) |
40 (30) |
50 (37) |
60 (44) |
70 (52) |
75 (55) |
| 法廷ネンドントン(RT) |
11.88 |
14.23 |
16.7 |
19.76 |
23.29 |
27.29 |
31.29 |
35.52 |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 (R-404A, R-507) |
冷凍能力(Kcal/h)
*CT : 50℃ |
ET℃ |
-20℃ |
27,520 |
33,282 |
39,646 |
46,612 |
55,556 |
67,854 |
77,916 |
84,538 |
| -25℃ |
21,758 |
26,488 |
31,562 |
37,066 |
44,290 |
53,836 |
62,006 |
67,424 |
| -30℃ |
16,899 |
20,640 |
24,768 |
28,982 |
34,658 |
41,882 |
48,504 |
52,890 |
| -40℃ |
9,417 |
14,104 |
14,173 |
16,425 |
19,866 |
23,478 |
27,692 |
30,444 |
| 圧縮機 |
形名(Type) |
HSN5343-20 |
HSN5353-25 |
HSN5363-30 |
HSN6451-40 |
HSN6461-50 |
HSN7451-60 |
HSN7461-70 |
HSN7471-75 |
| 機動電流(Start Electric Current) |
163 / 241 |
159 / 275 |
194 / 336 |
236 / 395 |
260 / 448 |
337 / 567 |
366 / 612 |
442 / 738 |
運転電流
(Max Electric Current) A |
61 |
66 |
73 |
82 |
100 |
124 |
156 |
182 |
| 土出量(CMH) |
101 |
121 |
142 |
168 |
198 |
232 |
266 |
302 |
| 稼動方式 |
Part Winding |
| オイルの種類 |
B-1000, (B-150SH) |
| オイル注入方式 |
自圧式給油(Differertial Pressure Feed Oil) |
| 容量制御範囲 |
100/85/55 |
100/80/45 |
100/70/40 |
100/75/50 |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
FIN & TUBE |
| 送風機 |
ペン径(Fan) |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
Ø 630 |
| 出力(W) |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
4EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
6EA |
0.75㎾ x 6PX
8EA |
| 風量(Air Volume) |
724 |
724 |
724 |
724 |
724 |
1086 |
1086 |
1448 |
凝縮圧力制御
(Condenser Pressure Control) |
高圧スイッチ(High Pressure Switch) |
保護装置
(Control Pressure Control) |
高・低圧スイッチ(Dual Pressure Switch), 逆相/相不均衡保護装置(Phase Controller),
モーター及び吐出ガス過熱防止装置(Motor Protection Device), オイルフロースイッチ(Oil Flow Switch),
オイルレベルスイッチ(Oil Level Switch), EOCR, 可用前(Safety Valve)-option
|
| 内臓部品(Content) |
受信機(Receiver Tank), 液分離機(Accumulator), エコノマイザー(Ecomomizer), コアドライヤー(Core Drier),
液面計(Sight Glass), 中間バルブ(Bracket Valve), 圧力ゲージ(Pressure Gauge), 電子弁(Solenoid Valve)
|
| 接続配管 |
ガス入り口(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
| 液出口(Liquid Outlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
低温冷凍用水冷式一体型コンデンシングユニット
半密閉スクリューBITZER圧縮機適用
| 機種名 Model |
SW0200L |
SW0250L |
SW0300L |
SW0400L |
SW0500L |
SW0600L |
SW0700L |
SW0750L |
| 呼称出力(HP/㎾) |
20 (15) |
25 (18.5) |
30 (22) |
40 (30) |
50 (37) |
60 (44) |
70 (52) |
75 (55) |
| 法廷ネンドントン(RT) |
11.88 |
14.23 |
16.7 |
19.76 |
23.29 |
27.29 |
31.29 |
35.52 |
| 全員 |
主電源(Main) |
3ph 220 / 380V 60HZ |
| 制御全員(Control) |
1ph 220V 60HZ |
| 使用冷媒(Refrigerant) |
R-22 (R-404A, R-507) |
冷凍能力(Kcal/h)
*CT : 50℃ |
ET℃ |
-20℃ |
41710 |
49278 |
57448 |
66220 |
78088 |
95718 |
107672 |
115742 |
| -25℃ |
34314 |
40678 |
47558 |
54782 |
54572 |
78690 |
89010 |
95976 |
| -30℃ |
27778 |
33110 |
38786 |
44634 |
52890 |
63812 |
72584 |
78518 |
| -40℃ |
17054 |
20726 |
24424 |
27864 |
33368 |
39388 |
45752 |
49708 |
| 圧縮機 |
形名(Type) |
HSN5343-20 |
HSN5353-25 |
HSN5363-30 |
HSN6451-40 |
HSN6461-50 |
HSN7451-60 |
HSN7461-70 |
HSN7471-75 |
| 機動電流(Start Electric Current) |
163 / 241 |
159 / 275 |
194 / 336 |
236 / 395 |
260 / 448 |
337 / 567 |
366 / 612 |
442 / 738 |
運転電流
(Max Electric Current) A |
61 |
66 |
73 |
82 |
100 |
124 |
156 |
182 |
| 土出量(CMH) |
101 |
121 |
142 |
168 |
198 |
232 |
266 |
302 |
| 稼動方式 |
Part Winding |
| オイルの種類 |
B-1000, (B-150SH) |
| オイル注入方式 |
自圧式給油(Differertial Pressure Feed Oil) |
| 容量制御範囲 |
100/85/55 |
100/80/45 |
100/70/40 |
100/75/50 |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
Shell & Tube Type |
| 冷水温度 |
入口(In):32℃, 出口(Out):37℃ |
| 冷却水量 |
12.8 |
15 |
17.4 |
20.1 |
23.7 |
29 |
32.3 |
34.8 |
保護装置
(Control Pressure Control) |
逆相/相不均衡保護装置(Phase Controller), モーター及び吐出ガス過熱防止装置(Motor Protection Device),
オイルフロースイッチ(Oil Flow Switch), オイルレベルスイッチ(Oil Level Switch), EOCR,
可用前(Safety Valve)-option
|
| 内臓部品(Content) |
受信機(Receiver Tank), 液分離機(Accumulator), エコノマイザー(Ecomomizer)-option,
コアドライヤー(Core Drier), 液面計(Sight Glass), 中間バルブ(Bracket Valve),
圧力ゲージ(Pressure Gauge), 電子弁(Solenoid Valve)
|
| 接続パイプ直径 |
ガス入り口
(Gas Inlet) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
2-1/8"
(53.98㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
3-1/8"
(79.4㎜) |
液出口
(Liquid Outlet) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
7/8"
(22.22㎜) |
1-1/8"
(28.58㎜) |
1-1/8"
(28.58㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
1-3/8"
(34.92㎜) |
| 水の入/出口 |
65 |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
空冷式、水冷式、リモート型ユニットなど設置環境に合った最適化設計
低い蒸発温度実装(R-22:-60℃, R-404A:-65℃)
-30℃~-60℃領域一段スクリュー圧縮機に比べてエネルギー効率30%以上増大
マイコンの採用で完璧な全自動制御及び運転状態表示機能
50HP, 75HP, 100HPモデル構成
| 機種名 Model |
CUST0500TF |
CUST0750TF |
CUST1000TF |
| 使用冷媒(Refrigerant) |
R-22, R404A, R-507 |
| 蒸発温度(Evaporate temp) |
-30 ~ -60 (R-404A : -65) |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
-30℃ |
74,562 |
111,284 |
149,640 |
| -40℃ |
49,536 |
72,756 |
97,094 |
| -50℃ |
30,530 |
44,032 |
58,136 |
| -60℃ |
|
|
|
| 法定冷凍能力(TR) |
14.56 |
19.84 |
23.69 |
| 圧縮機 |
モデル(Model) |
SRT314 |
SRT321 |
SRT324 |
| 回転速度(RPM) |
3350 |
| 公称出力(Rated power) |
37㎾ |
55㎾ |
75㎾ |
| 公称出力(Type) |
2極3相誘導電動機 |
| 起動方式(Starting) |
Y-△ |
| 全員 (Main power) |
3ph 220 / 380V 60HZ |
冷凍機油初期充電量
(Initional charged oil) |
18ℓ |
40ℓ |
40ℓ |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
Shell & Tube |
| 伝熱面積(Transfer Area) |
26.2 ㎡ |
39.3 ㎡ |
53.4 ㎡ |
| 受信機 容量(Receiver Tank) |
52ℓ |
80ℓ |
105ℓ |
冷媒側内容的
(Internal Volume Refrigerant side) |
148ℓ |
175ℓ |
324ℓ |
| 配管サイズ |
冷媒ガスの入口(Gas Inlet) |
2-5/8" |
4-1/8" |
4-1/8" |
| 冷媒出口(Liquid Outlet) |
1-1/8" |
1-1/8" |
1-1/8" |
冷却水入出口
(Cooling Water Inlet/Outlet) |
凝縮器(Condenser) |
80 |
80 |
100 |
| オイルクーラー(Oil Cooler) |
1 |
1 |
1 |
製品特徴:空冷式、水冷式、リモート型ユニットなど設置環境に合った最適化設計
低い蒸発温度実装(R-22:-60℃, R-404A:-65℃)
マルチ圧縮機の組み合わせで大容量実現可能
マイコンの採用で完璧な全自動制御及び運転状態表示機能
50HP, 75HP, 100HPモデル構成
| 機種名 Model |
CUSA0500TF |
CUSA0750TF |
CUSA1000TF |
| 使用冷媒(Refrigerant) |
R-22, R404A, R-507 |
| 蒸発温度(Evaporate temp) |
-30 ~ -60 (R-404A : -65) |
冷凍能力(Kcal/h)
*CT : 45℃ |
ET℃ |
-30℃ |
67,252 |
99,502 |
135,192 |
| -40℃ |
44,720 |
65,102 |
87,634 |
| -50℃ |
27,606 |
39,474 |
52,546 |
| -60℃ |
16,082 |
22,618 |
30,014 |
| 法定冷凍能力(TR) |
14.56 |
19.84 |
23.69 |
| 圧縮機 |
モデル(Model) |
SRT314 |
SRT321 |
SRT324 |
| 回転速度(RPM) |
3350 |
| 公称出力(Rated power) |
37㎾ |
55㎾ |
75㎾ |
| 公称出力(Type) |
2極3相誘導電動機 |
| 起動方式(Starting) |
Y-△ |
| 全員 (Main power) |
3ph 220 / 380V 60HZ |
冷凍機油初期充電量
(Initional charged oil) |
18ℓ |
40ℓ |
40ℓ |
| 凝縮器 |
熱交換器の形式(Heat Exchange) |
MULTI PASS CROSS PIN & TUBE |
| 伝熱面積(Transfer Area) |
379 ㎡ |
695 ㎡ |
879 ㎡ |
ファン&モーター(Fan & Motor)
(Øx㎾xPxEA) |
650x0.75x6x4 |
650x0.75x6x8 |
650x0.75x6x10 |
風量(Air Volume)
(CMM) |
724 |
1448 |
1810 |
| 配管 |
冷媒ガス入口(Gas Inlet) |
2-5/8" |
4-1/8" |
4-1/8" |
| 冷媒出口(Liquid Outlet) |
1-1/8" |
1-1/8" |
1-1/8" |
| 蒸発器 |
長さ(Length) |
1910 ㎜ |
3440 ㎜ |
4300 ㎜ |
| 幅(Width) |
1905-05-03 ㎜ |
1905-05-03 ㎜ |
1905-05-13 ㎜ |
| 高さ(Height) |
2120 ㎜ |
2100 ㎜ |
2280 ㎜ |
| 機種名 Model |
SR020M42 |
SR030M42 |
SR050M42 |
| 容量 (Capacity) |
ET 0℃ |
5.8 |
8.75 |
14.6 |
| ET -5℃ |
4.7 |
7.2 |
11.9 |
| ET -10℃ |
3.75 |
5.85 |
9.65 |
| 全員 |
220V 1PH 60Hz |
380V 3PH 60Hz |
| 圧縮機 |
Hermetic Scrool |
| 冷媒ガス |
R22 |
| ファン&モーター |
Ø 440 x 68W x 1 |
Ø 482 x 120W x 1 |
Ø 600 x 162W x 1 |
| 風量(CMH) |
2,700 |
2,700 |
3,200 |
| 圧縮機の起動 / 運転電流 |
61.0 / 13.6 |
100 / 17.9 |
64.0 / 10.7 |
| 配管接続 |
3/8" / 3/4" |
3/8" / 3/4" |
1/2" / 7/8" |
| 機種名 Model |
SR020M42 |
SR030M42 |
SR050M42 |
| 寸法(Dimensions) |
Length |
800 |
902 |
745 |
| Width |
300 |
332 |
745 |
| Height |
690 |
795 |
823 |
| アンカー寸法(L' x W') |
540 x 325 |
540 x 355 |
- |
規格や仕様は品質開発によって事前に予告なく変更する場合があります。
